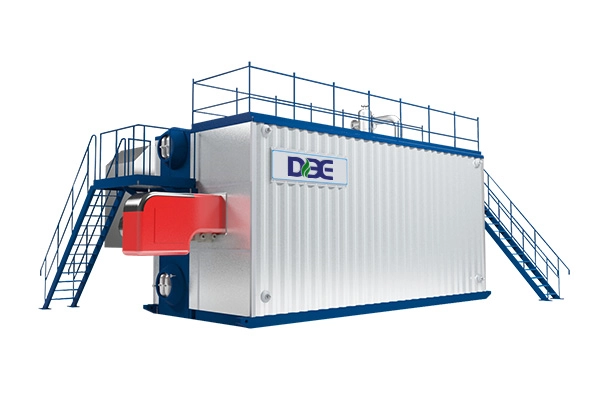

Caldaia a vapore industriale

Introduzione

Le caldaie a vapore industriali possono sembrare reliquie del passato, evocando immagini di macchine alimentate a carbone che emettono fumo. Ma la moderna tecnologia delle caldaie a vapore ha trasformato questi dispositivi in ​​prodotti puliti, efficiente, e soluzioni di riscaldamento versatili.

Come funziona il vapore industriale?

Le caldaie a vapore industriali generano vapore riscaldando l'acqua attraverso vari metodi di trasferimento di calore. Questa sezione esplora in dettaglio il processo di generazione del vapore e i meccanismi di trasferimento del calore.

Processo di generazione del vapore

La generazione di vapore inizia con una fonte di calore che riscalda un serbatoio o una camera riempita d'acqua. La fonte di calore può provenire dalla combustione di combustibili come il gas naturale, olio, o carbone. Oppure può provenire dall'elettricità nelle caldaie elettriche.

Poiché l'acqua assorbe il calore, la sua temperatura aumenta oltre 100°C al punto di ebollizione. In questa fase, le bolle iniziano a formarsi quando iniziano ad emergere sacche di vapore acqueo.

Una maggiore quantità di calore fa bollire rapidamente l'acqua, convertire quantità maggiori in vapore. Questo vapore sale e si separa dall'acqua calda rimanente. Il vapore si accumula nella parte superiore del serbatoio della caldaia.

Il vapore viene convogliato dall'uscita del vapore, solitamente attraverso una valvola di pressione. Questo fornisce vapore pressurizzato ovunque sia necessaria la sua energia termica: un processo industriale, turbina di potenza, sistema di riscaldamento dell'edificio, ecc.

Metodi di trasferimento del calore

Le caldaie a vapore industriali si basano su tre meccanismi di trasferimento del calore per far bollire l'acqua:

Radiazione: Il calore si irradia da una superficie calda come il carburante in fiamme o una bobina elettrica. L'acqua assorbe l'energia radiante, alzandone la temperatura. La radiazione rappresenta la maggior parte del trasferimento di calore nelle caldaie.

Convezione: L'acqua più calda sale naturalmente, distribuendo il calore mentre si muove verso l'alto. Cascate più fresche da riscaldare. Questa corrente di convezione aiuta a riscaldare l'acqua in modo uniforme.

Conduzione: Il contatto diretto tra i tubi della caldaia e le fiamme o i gas caldi trasferisce il calore attraverso le pareti metalliche. Questo riscalda l'acqua che circola all'interno.

La conduzione e la convezione trasferiscono il calore più velocemente della radiazione. La combinazione di tutti e tre i metodi consente alle caldaie industriali di fornire rapidamente abbondante vapore. Il design moderno della caldaia ottimizza l'irraggiamento delle fiamme, conduzione attraverso tubi, e convezione all'interno dell'acqua per massimizzare l'efficienza.

Tipologie di caldaie a vapore industriali

Gli impianti industriali dispongono di diverse opzioni di caldaie a vapore a seconda delle loro esigenze. I tipi principali includono i tubi da fumo, tubi dell'acqua, ed elettrico, gas, e caldaie a gasolio.

1. Caldaie a tubi di fumo

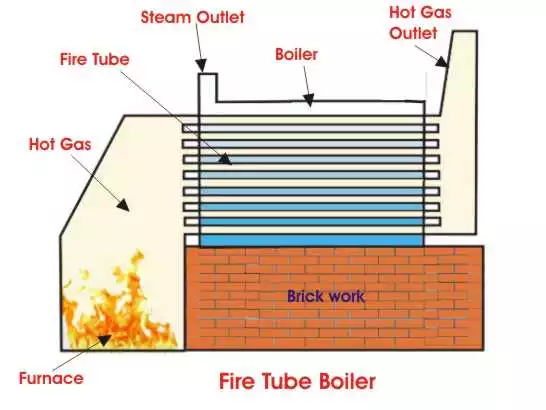

Nelle caldaie a tubi di fumo, i gas caldi della combustione passano attraverso tubi circondati da acqua per generare vapore. Queste caldaie relativamente compatte ed economiche sono ideali per applicazioni con vapore a bassa e media pressione fino a 15 PSI.

Il design della caldaia a tubi di fumo è molto semplice, trasporta i gas caldi provenienti dal bruciatore attraverso le tubazioni del serbatoio. Il gas nei tubi riscalda l'acqua nel serbatoio per creare vapore. Poiché il tubo è circondato dall'acqua, il calore viene trasferito dal gas all'acqua attraverso il metallo. Questo riscalda l'acqua, trasformandolo in vapore, che sale fino alla sommità della vasca dove viene raccolto.

Le caldaie a tubi di fumo raggiungono fino a 90% efficienza e sono disponibili in diverse configurazioni, compreso verticale, orizzontale, e versioni inclinate. I tipi comuni includono Cochran, Lancashire, della Cornovaglia, e caldaie a tubi di fumo per locomotive.

I vantaggi includono il loro ingombro compatto, avvio veloce, buon rilascio del vapore, e basso costo. Gli svantaggi sono la minore flessibilità nella risposta ai cambiamenti di carico e la minore pressione del vapore rispetto alle caldaie a tubi d'acqua.

2. Caldaie a tubi d'acqua

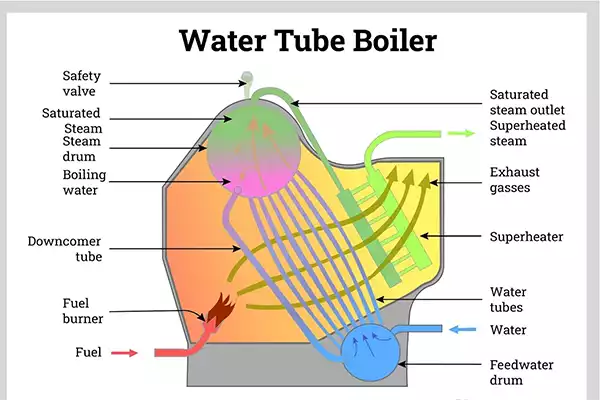

Nelle caldaie a tubi d'acqua, l'acqua circola in tubi attraversati dai gas caldi della combustione per produrre vapore. Più complessi e costosi dei tipi a tubi di fumo, possono gestire la richiesta di vapore ad alta pressione per impianti di produzione e produzione di energia.

Le caldaie a tubi d'acqua sono costituite da un grande tamburo contenente acqua collegato a un fascio di tubi dell'acqua di diametro inferiore. I tubi sono circondati dai gas caldi della combustione. Quando il tubo riscalda l'acqua circolante, l'acqua circolante può essere convertita in vapore all'interno del tubo. A questo punto, il vapore sale nel tamburo per essere raccolto.

Le caldaie a tubi d'acqua raggiungono il limite 90% efficienza e sono disponibili sia per applicazioni ad alta che a bassa pressione. I tipi comuni sono LaMont, Benson, E Caldaie Loeffler.

I vantaggi delle caldaie a tubi d’acqua sono le elevate pressioni del vapore e la capacità di soddisfare improvvise richieste di vapore. Gli svantaggi includono maggiore complessità e costi.

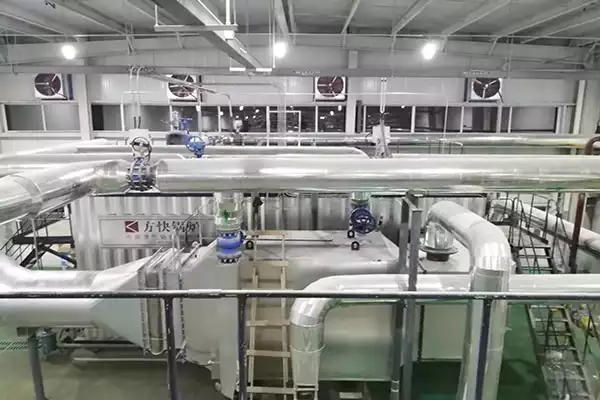

3. Caldaie elettriche

Le caldaie elettriche forniscono un modo rapido e pulito per produrre vapore utilizzando l'elettricità per riscaldare l'acqua. Forniscono un controllo preciso della temperatura e della quantità del vapore. Le caldaie elettriche sono adatte ad applicazioni in cui le tariffe dell'elettricità sono inferiori ai costi del carburante. Le elevate spese operative sono il loro principale limite.

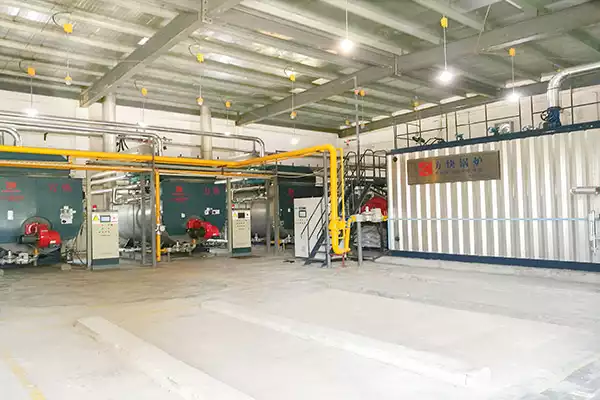

4. Caldaie a gas

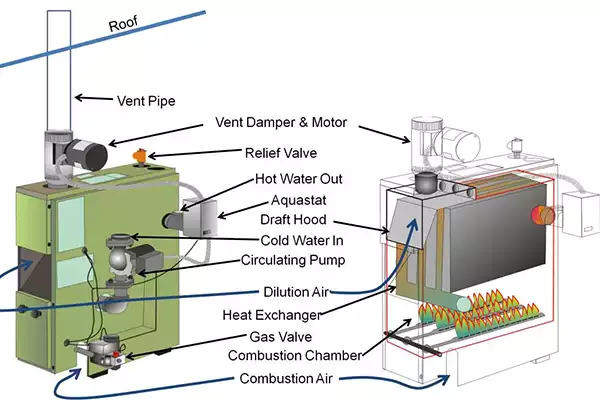

Le caldaie a gas bruciano gas naturale o gas GPL per riscaldare l'acqua per la generazione di vapore. Forniscono vapore pulito ed efficiente con un controllo preciso ma hanno costi iniziali più elevati. Le caldaie a gas sono adatte agli impianti industriali di medie dimensioni.

5. Caldaie a gasolio

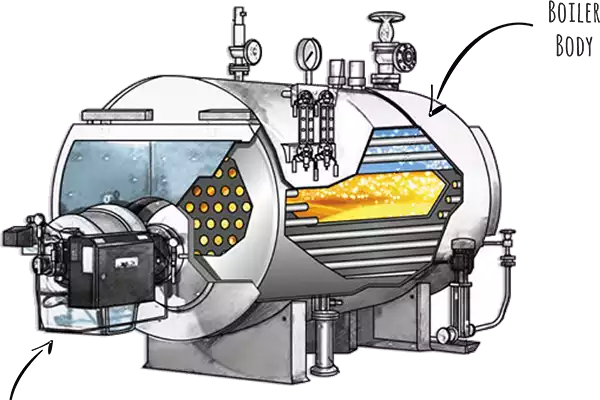

Le caldaie a olio bruciano olio combustibile per riscaldare l'acqua. Sebbene più costoso da gestire rispetto ai tipi a gas, possono utilizzare combustibili pesanti più economici. Lo stoccaggio e la movimentazione del carburante sono sfide. Le caldaie a gasolio sono adatte per applicazioni industriali.

Componenti della caldaia a vapore industriale

Le caldaie a vapore industriali sono costituite da vari componenti che lavorano insieme:

Bruciatore: Questo dispositivo atomizza e miscela il carburante con l'aria per la combustione. I moderni bruciatori a tiraggio forzato immettono aria nel flusso di combustibile per una combustione completa. Il bruciatore accende la miscela per rilasciare calore per far bollire l'acqua.

Camera di combustione: Si tratta di uno spazio chiuso che ospita le fiamme del bruciatore e i gas caldi. Trasferisce in modo efficiente il calore nei tubi della caldaia e nell'acqua. L'isolamento trattiene il calore. Le griglie supportano combustibili solidi come carbone o biomassa.

Scambiatore di calore: Questa rete di tubi fa circolare l'acqua mentre è esposta ai gas caldi della combustione. Il calore passa dai gas all'acqua attraverso le pareti dei tubi. L'acqua calda entra nel tamburo superiore, dove il vapore si separa. Il termosifonamento muove passivamente l’acqua. La circolazione forzata utilizza pompe.

Corpo cilindrico a vapore: Questo grande serbatoio raccoglie il vapore generato consentendo la separazione delle gocce d'acqua. Il vapore sale nel tamburo dai tubi riscaldati. Il vapore secco esce quindi nella linea di distribuzione. Il tamburo ospita anche gli indicatori del livello dell'acqua.

Vaso di espansione: Questo serbatoio è in grado di gestire l'espansione dell'acqua calda e la fluttuazione della domanda di vapore. Previene l'accumulo di pressione e mantiene costante la fornitura d'acqua. Una presa d'aria automatica rimuove l'aria.

Valvola di scarico: Questa valvola rimuove periodicamente i fanghi dal fondo della caldaia per evitarne l’accumulo. Le valvole di scarico di fondo scaricano rapidamente l'acqua con fanghi e sedimenti. Gli spurghi superficiali rimuovono i solidi disciolti.

Valvole di sicurezza: Le valvole limitatrici di pressione rilasciano automaticamente la pressione in eccesso dalla caldaia in modo sicuro. Ciò impedisce pericolose sovrapressurizzazioni ed esplosioni. Le valvole si richiudono quando viene raggiunta la pressione normale.

Controlli del livello dell'acqua: I sensori misurano il volume dell'acqua nella caldaia e ne ripristinano i livelli quando è basso attraverso valvole e pompe automatiche. Il mantenimento di livelli d'acqua adeguati previene i danni.

Efficienza delle caldaie a vapore industriali

Il funzionamento delle caldaie a vapore massimizza in modo efficiente la produzione di vapore riducendo al minimo i costi di carburante ed energia. Questa sezione tratta i metodi per migliorare l'efficienza della caldaia e i fattori chiave che la influenzano.

Importanza dell'efficienza della caldaia

Le caldaie a vapore industriali consumano grandi quantità di carburante ed energia per fornire vapore. Anche piccoli miglioramenti in termini di efficienza si traducono in un notevole risparmio di carburante, costi, e l’impatto ambientale nel tempo.

I sistemi efficienti generano inoltre vapore in modo affidabile con tempi di inattività minimi per le riparazioni. Ottimizzando l'efficienza, gli impianti industriali ottengono il massimo ritorno sull'investimento nel sistema di caldaie.

Metodi per migliorare l'efficienza

Vari metodi possono ottimizzare l’efficienza della caldaia a vapore:

1. Preriscaldamento dell'aria comburente: Il preriscaldamento dell'aria che entra nel bruciatore migliora l'efficienza della combustione. L'aria assorbe il calore dai gas di scarico in un preriscaldatore d'aria prima di entrare nella caldaia. Ciò consente una migliore combustione del carburante con una minore perdita di calore.
2. Ottimizzazione dell'aria in eccesso: Il controllo del livello di ossigeno migliora l’efficienza della combustione. Troppa aria spreca calore. I sensori regolano l'aspirazione dell'aria in base ai livelli di ossigeno nello scarico. Ciò mantiene livelli ottimali di ossigeno in eccesso.
3. Pulizia delle superfici riscaldanti: La fuliggine e le incrostazioni sui tubi fungono da isolante, riducendo il trasferimento di calore. Pulizia regolare tramite spazzole, scarti, e i lavaggi acidi li eliminano. Ciò migliora l'assorbimento del calore da parte dei tubi della caldaia.
4. Recupero del calore disperso: I gas di combustione contengono calore che fuoriesce attraverso il camino. Un economizzatore recupera parte di questo calore di scarto per preriscaldare l'acqua di alimentazione della caldaia. Ciò riduce il consumo di carburante e migliora l’efficienza.
5. Monitoraggio dei gas di scarico: L'analisi della composizione dei gas di combustione indica l'efficienza della combustione. I sensori consentono la regolazione dell'aria, carburante, e fiamma per ridurre al minimo l'eccesso di aria e il carburante incombusto per la massima efficienza.

Fattori chiave che influiscono sull’efficienza

Vari fattori di progettazione della caldaia influenzano l’efficienza complessiva:

Tipo di carburante: Il combustibile scelto incide sui livelli di efficienza ottenibili. La portata del gas naturale e del petrolio 85 – 90% efficienza. I combustibili solidi come il carbone arrivano fino a 75% efficienza. Anche i costi del carburante influiscono sulle spese operative.

Progettazione del bruciatore: I bruciatori ben progettati distribuiscono l'aria e il combustibile in modo ottimale per una combustione completa. Ciò massimizza la generazione di calore dal combustibile utilizzato.

Controlli di precisione: Caldaie con intelligenza, i controlli di precisione ottimizzano la combustione per la massima efficienza. I sensori avanzati consentono inoltre il recupero del calore e il monitoraggio delle prestazioni in tempo reale.

Isolamento: L'isolamento delle superfici esterne della caldaia riduce la perdita di calore, migliorando l’efficienza. I tubi coibentati della caldaia riducono inoltre la perdita di calore dovuta alla fuoriuscita dei fumi.

Trattamento dell'acqua: Il trattamento dell'acqua di alimentazione della caldaia rimuove i depositi di calcare e la corrosione. Ciò mantiene le superfici interne della caldaia pulite per un migliore trasferimento di calore e una maggiore longevità.

Trappole di vapore: Queste valvole impediscono la perdita di vapore dalle tubazioni, attrezzatura, e radiatori. Ciò consente di risparmiare energia che andrebbe persa a causa di perdite o sfiati.

L’ottimizzazione di questi fattori chiave di progettazione si traduce nella massima generazione di vapore utilizzando il minimo combustibile: l’obiettivo chiave dell’efficienza della caldaia. Messa a punto e manutenzione regolari mantengono elevata l'efficienza nel tempo.

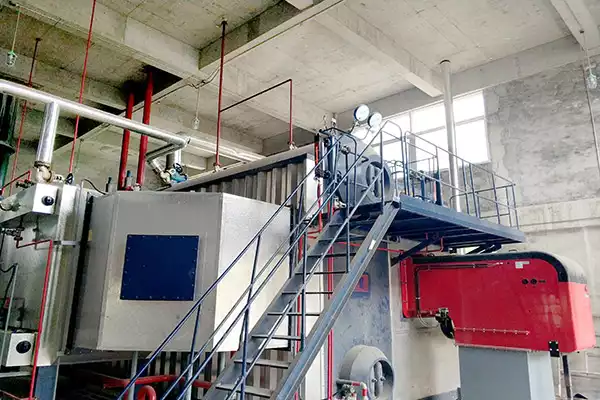

Industria applicativa

Per il riscaldamento vengono utilizzate caldaie a vapore industriali, cucina, e sterilizzazione. Sono utilizzati anche in applicazioni industriali come le centrali elettriche. Sono disponibili vari tipi di caldaie industriali per diverse esigenze e tipologie di impianto.

Generazione di energia

Le caldaie a vapore producono vapore che può essere utilizzato per far funzionare le turbine e generare elettricità. Questo è l'uso principale delle caldaie a vapore oggi, e rappresenta circa 61% del loro utilizzo totale in tutto il mondo.

Riscaldamento e cucina

Queste macchine riscaldano l'acqua 212 gradi Fahrenheit (100 gradi Celsius). Poi, pompano l’acqua riscaldata attraverso i tubi nei radiatori degli edifici. Ciò fornisce calore in inverno.

Edifici commerciali

Questi includono ristoranti, alberghi, scuole, e ospedali, tra gli altri, che richiedono grandi quantità di acqua calda durante le ore di punta!

Attrezzature per la sterilizzazione

Le caldaie a vapore industriali possono essere utilizzate anche come sterilizzatrici negli ospedali o nelle cucine dove avviene la preparazione dei cibi. Ciò aiuta a ridurre il rischio di infezione da batteri nocivi che si diffondono utilizzando metodi tradizionali come l’ebollizione dell’acqua a livelli di calore elevati (che richiede un monitoraggio costante).

Sicurezza delle caldaie a vapore industriali

Il funzionamento sicuro della caldaia previene incidenti e lesioni. Questa sezione tratta i pericoli delle caldaie a vapore, meccanismi di sicurezza, e le migliori pratiche di manutenzione.

Pericoli e rischi della caldaia a vapore

Le caldaie a vapore comportano diversi rischi per la sicurezza:

1. Esplosioni per pressione eccessiva
2. Ustioni da superfici calde, vapore, e acqua calda
3. Asfissia per fuoriuscita di gas di scarico
4. Incendi dovuti a perdite di carburante o olio
5. La mancanza d'acqua provoca surriscaldamento e danni ai tubi.
6. I depositi in eccesso compromettono il trasferimento di calore.
7. Gli errori dell'operatore portano anche a problemi di sicurezza.
8. Sono necessari meccanismi e formazione adeguati per evitare questi rischi.

Principali caratteristiche e meccanismi di sicurezza

Le caldaie a vapore industriali incorporano varie caratteristiche di sicurezza:

Controlli del livello dell'acqua: Gli indicatori di livello e le pompe mantengono un volume adeguato di acqua nella caldaia. Le interruzioni per mancanza d'acqua impediscono il funzionamento senza acqua sufficiente. Ciò evita esplosioni dovute al surriscaldamento.

Balle limitatrici di pressione: Queste valvole rilasciano automaticamente la pressione del vapore in eccesso dalla caldaia. Ciò impedisce il pericoloso accumulo di pressione eccessiva.

Valvole di scarico: L'aspirazione regolare dei depositi sul fondo o in superficie previene l'accumulo e la perdita di efficienza. Ciò evita potenziali surriscaldamenti e danni ai tubi.

Controlli di mancata fiamma: I sensori di fiamma interrompono l'alimentazione del combustibile se la fiamma pilota o la fiamma del bruciatore principale si spengono. Ciò impedisce perdite di carburante ed esplosioni.

Pulsanti di arresto di emergenza: Questi interrompono istantaneamente la fornitura di carburante durante un'emergenza, spegnere la caldaia in sicurezza.

Manutenzione per la sicurezza

Una corretta manutenzione della caldaia aumenta l’affidabilità e la sicurezza:

1. Ispezioni regolari verificano eventuali perdite, corrosione, e usura dei componenti.
2. Testare le valvole e i controlli di sicurezza per garantire che si attivino quando necessario.
3. Il monitoraggio delle linee di alimentazione del carburante e dei tubi del vapore rileva collegamenti allentati.
4. Il trattamento dell'acqua riduce le incrostazioni e la corrosione, che possono portare a perdite o guasti.
5. Una corretta pulizia delle superfici riscaldanti previene accumuli di fuliggine e inefficienze.
6. Con formazione e manutenzione preventiva, gli operatori possono far funzionare le caldaie a vapore industriali in sicurezza per anni.

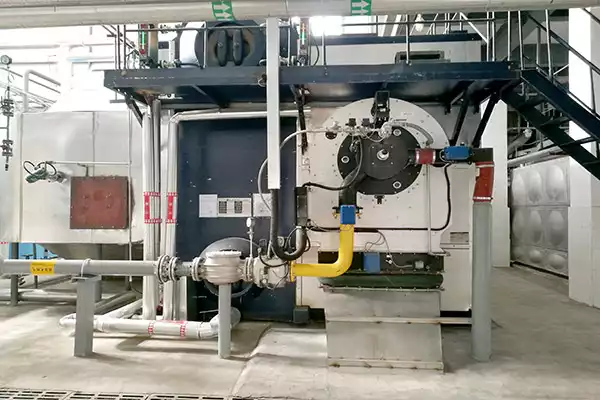

Costo iniziale

Il costo iniziale di una caldaia a vapore industriale varia da $6,500-30,000. Sono disponibili in varie dimensioni, pressione, e tipi. Il prezzo della caldaia a vapore industriale dipende da questi fattori:

Dimensioni della caldaia. Una dimensione più grande significa un costo più elevato perché è necessario più materiale per realizzarlo.

La pressione della caldaia. Caldaie ad alta pressione sono più costosi di quelli a bassa pressione. Perché richiedono lamiere o tubi metallici più spessi, più difficili da realizzare rispetto a quelli sottili.

Tipologia della tua caldaia industriale. Ognuno ha i suoi vantaggi rispetto agli altri ma presenta anche i suoi svantaggi. Pertanto è importante che tu sappia come funziona ciascun tipo prima di decidere quale si adatta meglio alle tue esigenze!

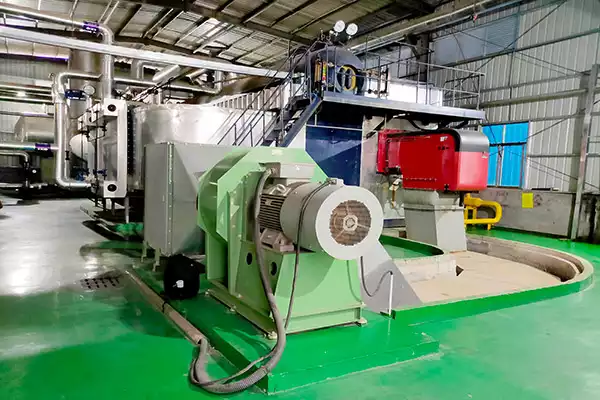

Costo di sostituzione.

È importante sapere quanto costa la sostituzione di una caldaia a vapore industriale perché ti permetterà di essere preparato ai costi di installazione e manutenzione.

Se devi sostituire una caldaia a vapore industriale, ci sono alcuni fattori da considerare. Il primo è la dimensione del sistema che verrà sostituito. Il costo varia in base alle dimensioni e al tipo di attrezzatura che stai cercando. Per esempio, se hai un 10-caldaia a vapore con capacità di tonnellata e voglio qualcosa di simile, allora probabilmente pagherai in giro $25,000-$75,000 a seconda del produttore e del modello. Se invece, stai sostituendo una vecchia caldaia da 90 tonnellate con una nuova che ha il doppio della capacità (180 tonnellate), allora costerà di più $125K-$300.000+.

Conclusione.

Le caldaie a vapore industriali sono macchine da lavoro versatili che generano in modo sicuro vapore abbondante per diversi tipi di riscaldamento, sterilizzazione, e applicazioni per la produzione di energia. Se scelto e mantenuto correttamente, forniscono affidabilità, prestazioni efficienti per decenni.

Questa guida ha trattato i principali tipi di caldaie, componenti, fattori di efficienza, e sicurezza. Con questa conoscenza, è possibile selezionare le configurazioni ottimali della caldaia per le loro esigenze. Le corrette procedure di manutenzione e funzionamento mantengono le caldaie funzionanti alla massima capacità. Comprendendo i sistemi di caldaie a vapore industriali, gli impianti possono massimizzare il valore di questi dispositivi per i loro processi di riscaldamento.
